您当前的位置:飞鲁首页-产品大厅-2BV型水环式真空泵
产品名称:2BV型水环式真空泵
2BV型水环式真空泵

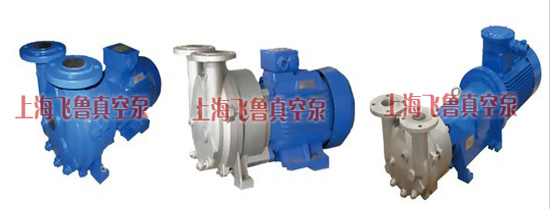

普通型2BV水环式真空泵    不锈钢型2BV型水环式真空泵    防爆不锈钢2BV型水环式真空泵
一、2BV型水环式真空泵的概述:

2BV型水环式真空泵水环真空泵的一种,它是我公司重点生产销售的产品。2BV水环真空泵作为新一代节能型产品,其以出色的性能及众多优点将全面取代同性能的SK、2SK系列水环真空泵及W、WY、WL系列往复真空泵。

2BV水环真空泵适于抽除气体和水蒸汽,吸气压力到达33mbar绝压(97%真空度),当真空泵在吸气压力低于80mbar的状态下长期工作时,应联接气蚀维护管以对泵停止维护,如配大气喷射泵,吸气压力可达10mbar,喷射泵可直接装置在真空泵上,作为紧缩机用时,其压力最大至0.26Mpa(绝压)。统一的耐腐蚀设计,青铜叶轮进步了泵的耐腐蚀性,不锈钢材质则更适用于更为苛刻的应用。

二、2BV型水环式真空泵的应用领域:
2BV水环式真空泵的主要应用领域
真空过滤 (化学制品过滤厂,化学制品处理厂,铁矿厂,采矿业,磷肥厂,造纸厂,家禽加工厂,选煤厂) 蒸汽回收 (蒸馏器,装卸站)
水泵引水 (自来水厂)
冷凝器水箱补水 (电站)
真空蒸馏 (牛奶厂,食品厂,化工厂,纸浆厂) 烘干 (化工、医药制造业)
真空消毒 (医院,医务室,实验室) 木材处理/干燥
挤出成型 (塑料行业) 医药/实验室真空
成型 (塑料,聚乙烯,橡胶,轮胎等制造业) 溶剂回收
浸渍 (食品加工,木器加工,纺织厂,胶合板厂,电线杆的制造等) 土壤净化
真空包装
液体脱气 (食品加工,水软化,瓶装厂) 萃取
压缩空气再生 (纸浆,钢铁,汽车,玻璃,化工) 制革
食品加工 (食品加工厂,牛奶厂) 罐装

三、2BV型水环式真空泵的特点及结构说明:

1、机泵同轴式直联设计,节省空间,易于安装。

2、采用机械密封作为标准配置,消除了泄露,维护简便。

3、运行平稳,噪音可低至62分贝。

4、独特的柔性排气口设计,不会产生过压缩,确保了2BV在其性能范围内效率最佳。

5、2BV系列水环真空泵全部设有气蚀保护管接口,如在极限压力下工作,开启气蚀保护管接口(或与分离器连接)可在最大限度保证吸气效果的情况下消除气蚀声,并对泵进行保护。

6、我厂将2BV系列水环式真空泵所有型号模型重铸,所有毛坯件均采用精密铸造(不锈钢及普通材质)。

7、所有零部件经数控车床精密加工,机械密封选用进口约翰克兰或大连伯格曼,以保障精度。

8、全部采用NTN或NSK进口轴承。

9、公司决定,对2BV系列产品,在进行全面技术改进的基础上,进一步完善各项管理工作,提高质量控制能力,在三年内,此系列产品争创上海市名牌产品。

10、2BV系列水环式真空泵均可与ZJ系列罗茨泵组合成为JZJ2B罗茨机组使用,极限真空可达5Pa,还可搭配分离器,换热器组成2BV闭式循环机组,一开一备,多开多备等形式,提高了系统安全可靠性。

2BV-F系列水环式真空泵/压缩机主要用于抽除爆炸性气体,及在各类易燃、易爆环境中工作,其性能参数与2BV-B、2BV-E系列相应型号相同。


四、2BV型水环式真空泵的性能参数表:
产品型号 极限压力
Mbar(Pa)
最大气量
M3/min
功 率
KW
转 速
Rpm
水耗量
L/min
噪 声
dB(A)
重 量
Kg
2060 33(3300) 0.45 0.81 2880 ~2 62 20
2061 33(3300) 0.87 1.45 2880 ~2 65 22
2070 33(3300) 1.33 2.35 2880 ~2.5 66 31
2071 33(3300) 1.83 3.85 2880 ~4.2 72 42
5110 33(3300) 2.75 4 1450 ~7 63 78
5111 33(3300) 3.83 5.5 1450 ~8.5 68 100
5121 33(3300) 4.68 7.5 1450 ~10 69 145
5131 33(3300) 6.68 11 1450 ~15 73 165
5161 33(3300) 8.3 15 970 ~20 74 252
6110 33(3300) 2.75 4 1450 ~7 63 107
6111 33(3300) 3.83 5.5 1450 ~8.5 68 142
6121 33(3300) 4.68 7.5 1450 ~10 69 198
6131 33(3300) 6.68 11 1450 ~15 73 238
6161 33(3300) 8.3 15 970 ~20 74 350
注:1、上表中所列2BV型水环式真空泵性能参数是在吸入介质为20℃的饱和空气,工作液温度为15℃,排气压力为1013mbar的状态下得到的。性能允许差±10%。
   2、表中所列工作液流量为配用气水分离器,部份工作液循环使用时所需的工作液流量,如工作液不循环使用,则实际需要工作液流量约为表中流量的2倍。

水环式真空泵选型示例:

 ①设计点参数:
   吸气量v=200m3/h
   吸气压力P1=200mbar

 ②其余参数同标准状态(见注)
   选择与设计点①最接近的一条曲线

 ③本例中为111V
   根据曲线编号查出相应的产品型号
   (即定贷号,但仅限于标准型)
   如本例中可从111V中查得泵型为
   2BV5111(不防爆)或2BV6111(防爆型)

 ④水环真空泵的水温对其性能影响较大,而水环真空泵的性能曲线均为在15℃的水温条件下测得,因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照:水温对水环真空泵性能的影响
