您当前的位置:飞鲁首页-产品大厅-SZB型水环式真空泵
产品名称:SZB型水环式真空泵
SZB型水环式真空泵
一、SZB型水环式真空泵概述:

水环真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%,特别适合于大型水泵引水用。目前我公司制造的SZB型水环式真空泵型号有:SZB-4、 SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。

SZB型水环式真空泵它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。 由于在工作过程中,气体的压缩是等温的,所以在压缩和抽吸易燃、易爆气体时,不易发生危险,所以其应用更加广泛。

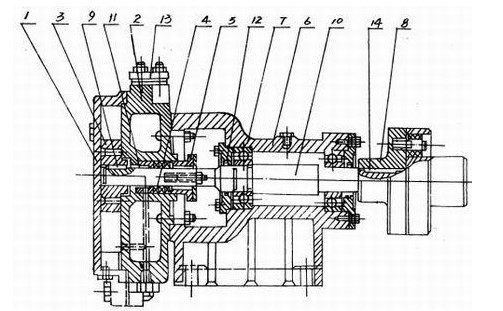

二、SZB型水环式真空泵机构说明:

1

泵盖

3

叶轮

5

填料压盖

7

滚珠轴承

9

叶轮平健

11

填料环

13

法兰盘

2

泵体

4

填料

6

托架

8

联轴器

10

泵轴

12

轴承压盖

14

联轴器平健


SZB型水环式真空泵工作室由泵体、泵盖构成,上有进排气口,下有放水螺塞,泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖,内装填料密封,泵体侧面的螺丝孔为补充水环消耗用水。 由铸铁制成叶轮,有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键与轴联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架内的两个滚珠轴承上,右端有弹性联轴器和电机直接联接。托架用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油滑均可。从SZB型水环式真空泵传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。

三、SZB型水环式真空泵性能参数表:
型 号
排气量Q
毫米汞柱
(mmHg)
最大真空 度
转数
(转/分)
电机功率(千瓦)
口径
泵重(kg)
米2/小时
升/秒
吸入
吐出
SZB-4
19.8
5.5
440
80%
1450
1.5
ZG1"
ZG1"
42
14.4
4
520
7.2
2
600
0
0
650
SZB-8
38.2
10.6
440
80%
1450
2.2
ZG1"
ZG1"
45
28.8
8
520
14.4
4
600
0
0
650

注:1、SZB型水环式真空泵真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ,叶轮与侧盖的间隙大小而变化,叶轮与侧盖的间隙大小而变化,特别是流量较小时,如果调整不准确更容易引起偏小

2、表内数值是在下列条件下得出:①水温15℃; ②空气20℃; ③气体相对温度70%;④大气压力0.1013MPa

3、表内SZB型水环式真空泵性能偏差不超过5%
