2BV型水环式真空泵安装尺寸图

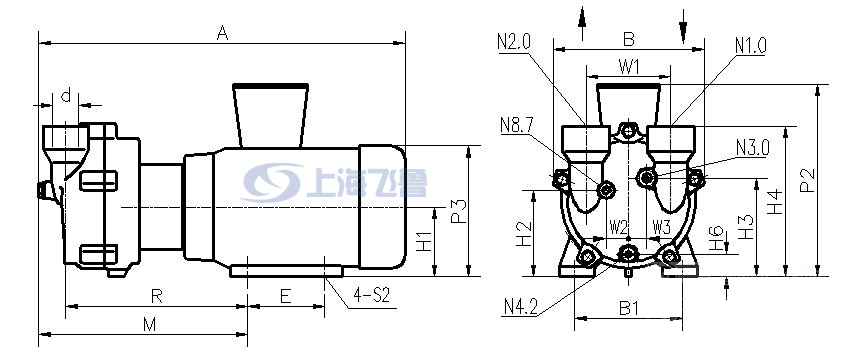

2BV2水环式真空泵安装尺寸：
2BV型水环式真空泵安装尺寸图
N1.0　吸气口N2.0　排气口N3.0　工作液接口N4.2　排水口 N8.7　汽蚀保护接口
型号
A
B
B1
E
H1
H2
H3
H4
H6
M
P2
2BV2060
455
186
140
100
90
118
126
195
37.5
244
250
2BV2061
476
186
140
100
90
118
126
195
37.5
263
250
2BV2070
545
223
160
140
100
128
146
222
33
280
270
2BV2071
566
223
190
140
112
140
158
234
45
309
300
型号
P3
R
S2
W1
W2
W3
d
N3.0
N4.2
N8.7

2BV2060
180
217
φ10
110
25.5
21
G1"
G3/8"
G1/4"
G3/8"

2BV2061
180
236
φ10
110
25.5
21
G1"
G3/8"
G1/4"
G3/8"

2BV2070
203
252
φ12
110
33
27
G11/2"
G3/8"
G1/4"
G3/8"

2BV2071
225
278
φ12
110
33
27
G11/2"
G3/8"
G1/4"
G3/8"

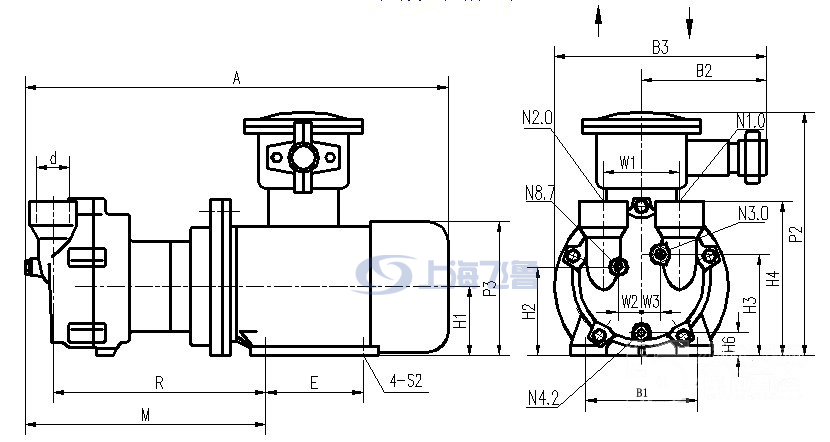

2BV2-Ex水环真空泵外形尺寸:
2BV型水环式真空泵安装尺寸图
N1.0　吸气口N2.0　排气口N3.0　工作液接口N4.2　排水口 N8.7　汽蚀保护接口
型号
A
B1
B2
B3
E
H1
H2
H3
H4
H6
M
2BV2060-Ex
522
125
180
280
100
80
108
116
185
27.5
282
2BV2061-Ex
555
140
180
280
100
90
118
126
195
37.5
301
2BV2070-Ex
634
160
180
305
140
100
128
146
222
33
317
2BV2071-Ex
674
190
200
325
140
112
140
158
234
45
344
型号
P2
P3
R
S2
W1
W2
W3
d
N3.0
N4.2
N8.7
2BV2060-Ex
320
165
255
φ10
110
25.5
21
G1"
G3/8"
G1/4"
G3/8"
2BV2061-Ex
350
180
274
φ10
110
25.5
21
G1"
G3/8"
G1/4"
G3/8"
2BV2070-Ex
400
205
289
φ12
110
33
27
G11/2"
G3/8"
G1/4"
G3/8"
2BV2071-Ex
420
230
313
φ12
110
33
27
G11/2"
G3/8"
G1/4"
G3/8"

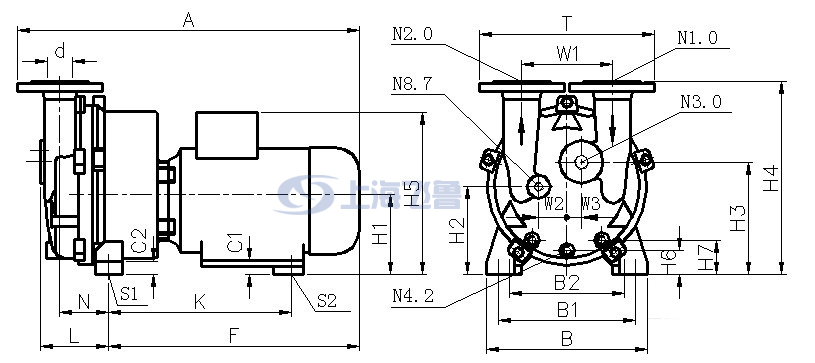

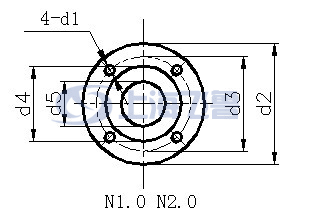

2BV5水环真空泵外形尺寸:
2BV型水环式真空泵安装尺寸图
2BV型水环式真空泵安装尺寸图
N1.0　吸气口N2.0　排气口N3.0　工作液接口N4.2　排水口 N8.7　汽蚀保护接口
型号
A
B
B1
B2
C1
C2
H1
H2
H3
H4
H5
2BV5110
637
325
255
190
41
26
140
156
202
361
328
2BV5111
679
325
265
216
36
26
150
166
212
371
363
2BV5121
771
347
265
216
36
26
150
167
217
385
363
2BV5131
852
377
300
254
35
30
175
194
249
427
435
2BV5161
1044
479
370
279
30
30
210
225
303
521
485
型号
H6
H7
K
L
F
N
S1
S2
T
d1
d2
2BV5110
38
57
342
130
464
92
φ12
φ12
340
19
160
2BV5111
48
68
348
130
500
92
φ12
φ12
340
19
160
2BV5121
39
60
430
147
584
97
φ12
φ12
381.5
19
182
2BV5131
53
76
477.5
147
658.5
103
φ15
φ15
381.5
19
182
2BV5161
51
80
565
201
808
138
φ15
φ15
450
22
200
型号
d3
d4
d5
W1
W2
W3
d
N3.0
N4.2
N8.7

2BV5110
123
97
52
180
52
27
DN50
G3/4"
G3/8"
G3/8"

2BV5111
123
97
52
180
52
27
DN50
G3/4"
G3/8"
G3/8"

2BV5121
142
113
66.5
200
57
29
DN65
G3/4"
G3/8"
G3/8"

2BV5131
142
113
66.5
200
57
29
DN65
G3/4"
G3/8"
G3/8"

2BV5161
156
130
80
250
81
41
DN80
G3/4"
G3/8"
G3/8"

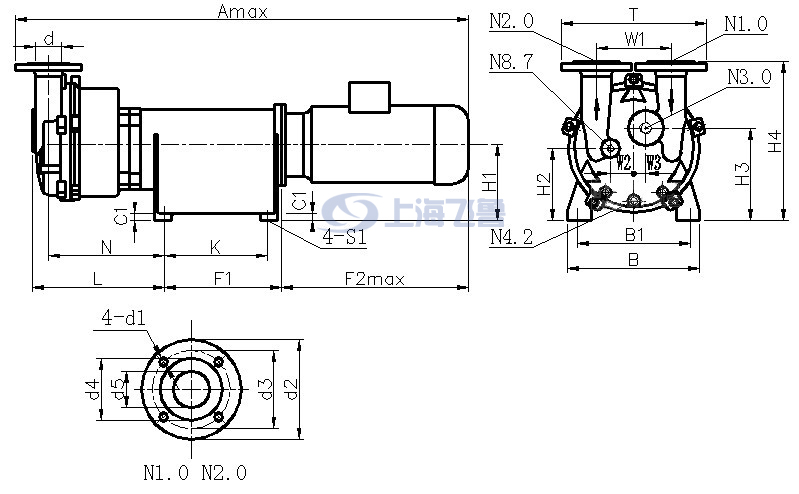

2BV6水环真空泵外形尺寸:
2BV型水环式真空泵安装尺寸图
N1.0　吸气口N2.0　排气口N3.0　工作液接口N4.2　排水口 N8.7　汽蚀保护接口
型号
Amax
B
B1
C1
F1
F2max
H1
H2
H3
H4
K
L
N
W1
2BV6110
1190
325
255
26
291
450
160
173
223
381
250
319
281
180
2BV6111
1237
325
279
26
360
470
180
196
242
401
320
365
327
180
2BV6121
1368
347
279
26
360
575
180
197
247
415
320
384
342
200
2BV6131
1495
377
320
26
461
585
215
234
287
467
414
405
357
200
2BV6161
1625
479
320
26
461
640
215
230
310
526
414
480
416
250
型号
W2
W3
S1
T
d1
d2
d3
d4
d5
d
N3.0
N4.2
N8.7

2BV6110
52
27
φ13
340
19
160
123
97
52
DN50
G3/4"
G3/8"
G3/8"

2BV6111
52
27
φ13
340
19
160
123
97
52
DN50
G3/4"
G3/8"
G3/8"

2BV6121
57
29
φ13
381.5
19
182
142
113
66.5
DN65
G3/4"
G3/8"
G3/8"

2BV6131
57
29
φ15
381.5
19
182
142
113
66.5
DN65
G3/4"
G3/8"
G3/8"

2BV6161
81
41
φ15
450
22
200
156
130
80
DN80
G3/4"
G3/8"
G3/8"
