您当前的位置:飞鲁首页-产品大厅-2XZ型旋片式真空泵
产品名称:2XZ型旋片式真空泵
2XZ型旋片式真空泵
一、2XZ型旋片式真空泵概述:

2XZ型旋片式真空泵为双级直联式结构的旋片真空泵,它的工作性能由高压级与低压级两部分组成,它的吸入口与真空设备连接,在运转时将容器内气体大量吸入与排出,当设备获得真空时,高压排气伐封闭,高压级吸入的气体将转送到第二级,并经第二级吸入成排出,将真空设备可获得了一定的真空度,2XZ型旋片式真空泵的技术参数为6×10-2,泵与电机连轴,高转速,外型小,结构紧凑,流动性工作方便,我厂特采用金属刮片,适用与扩散泵的前级泵,精密一起的配套,实验室、医药、食品包装,电子、电光源等单位使用。

二、2XZ型旋片式真空泵的特点:

2XZ型旋片式真空泵具有体积小、重量轻、噪声低、起动方便等优点。 2XZ型旋片式真空泵装有气镇阀,具有延长泵油使用时间和防止泵油混水的作用,此外,还有防止返油的措施(2XZ-8无)和防止油封漏油污染场地的措施。
2XZ型旋片式真空泵是用黑色金属与铝合金制造,属较精密的设备。2XZ型旋片式真空泵的主要工作部件浸在特制的真空泵油中运转。因此,不适用于抽除含氧过高的、有毒、有爆炸性的。对真空泵油起化学反应或对黑色金属有腐蚀的气体,更不能作为压缩机和输送泵使用。

三、2XZ型旋片式真空泵的使用范围和条件:

1、2XZ型旋片式真空泵是获得真空的基本设备,它可单独使用,亦可作为各类高真空的系统的前级泵和预抽泵。
2、进气口连续敞通大气运转,不得超过三分钟。
3、不适用于抽除对金属月腐蚀性的,对泵油起化学反应的、含有颗粒尘埃的气体,以体含氧过高的,有爆炸性的气体。
4、不得作压缩泵或输送泵用。
5、2XZ型旋片式真空泵的工作环境:温度5℃-40℃范围内,相对温度不大于90%,进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时,按电机标牌的规定接线,应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道,其直径应不小于2XZ型旋片式真空泵的进气口直径,且管道应短和弯头少,同时注意管道的泄漏。
8、每次起动前着重查看油位,以停泵时注油至油标玻璃直径的4/5高度为宜。
9、泵油采用清洁的SY1634-701号真空泵油。
10、可在通大气或任何真空度下一次起动。XZ-1单级型泵如果起动困难,可拨掉进气管塞帽起动,随后投入运转。

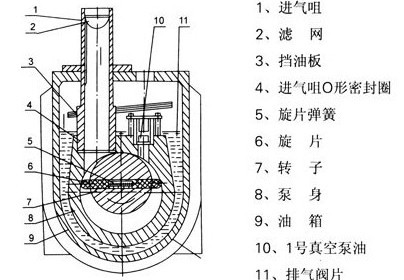

四、2XZ型旋片式真空泵的结构图:
五、2XZ型旋片式真空泵的性能参数表:

参数/型号

2XZ-0.25

2XZ-0.5

2XZ-1

2XZ-2

2XZ-4

抽气速率m3/h(L/S)

50(HZ)

0.9(0.25)

1.8(0.5)

3.6(1)

7.2(2)

14.4(4)

60(HZ)

1.1(0.3)

2.1(0.6)

4.3(1.2)

8.6(2.4)

17.2(4.8)

极限压力

(Pa)

分压力

≤6×10-1

≤6×10-2

≤6×10-2

≤6×10-2

≤6×10-2

全压力

≤6.5

≤1.33

≤1.33

≤1.33

≤1.33

50HZ

转速(r/min)

1400

1400

1400

1400

1400

60HZ

转速(r/min)

1720

1720

1720

1720

1720

电机功率(kw)

0.12

0.18

0.25

0.37

0.55

电源电压(V)

220

220/380

220/380

220/380

220/380

进气口口径(mm)(外径)

φ15

φ20

φ20

φ30

φ30

噪音(dBA)

63

65

65

68

68

容油量 (L)

0.5

0.6

0.7

1

1.2

外形尺寸(mm)

403×130×240

447×168×260

469×168×260

514×168×282

565×168×282

重量(Kg)毛重/净重

16/15

17/16

18/17

22/20

24/22


参数/型号

2XZ-6

2XZ-8

2XZ-15

2XZ-25

抽气速率(L/s)

50(HZ)

21.6(6)

28.8(8)

54(15)

90(25)

60(HZ)

26(7.2)

34.5(9.6)

64.8(18)

108(30)

极限压力

分压力

≤4×10-2

≤4×10-2

≤4×10-2

≤4×10-2

(Pa)

全压力

≤1

≤1

≤1

≤1

转速(r/min)

50(HZ)

1400

1400

1400

1400

60(HZ)

1720

1720

1720

1720

电机功率(kw)

0.75

1.1

1.5

2.2

电源电压(V)

380

380

380

380

进气口口径(mm)

KF -40

KF -40

KF -40

KF -50

噪音(dBA)

68

70

70

72

容油量(L)

2

3

4

5

外形尺寸(mm)

565×200×342

650×240×430

700×240×430

770×240×430

毛重/净重(Kg)

50/40

70/60

86/75

98/85

抽气速率: 0.15~15L/S (升/秒)
极限压强: ≤6*10-2Pa (帕)
极限真空: ≤1.3Pa (帕)
气体类型: 常温无其它混合物的清洁干燥空气,不许有含其它粉尘及水分的空气。
工作要求: 进口压强在大于6500Pa时连续工作时间,不得超过3分钟以免喷油引起泵损。
工作要求: 进口压强在小于1330pa的条件下,允许长时期连续工作。
环境温度: 2XZ型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。


六、2XZ型旋片式真空泵维修与保养:

1、保持2XZ型旋片式真空泵的清洁,防止杂物进入泵内;
2、保持油位、严禁无油运行;
3、注意观察油的清洁,若泵油变脏、混浊、进入水份或其它挥发性物质而影响极限真空时,应及时更换泵油。更换新油时,先开2XZ型旋片式真空泵运转30分钟,使油变稀,停泵,从放油孔放油,然后敞开进气口运转1-2分钟,此间可从进气口加入少量清洁的2XZ型旋片式真空泵油,以便更换泵腔内的存油。反复几次,确认泵已清洁后,装上放油螺塞,再从加油孔注入清洁的泵油至油位线;
4、2XZ型旋片式真空泵长时间不使用时,应加盖好进、排气帽,放置于干燥的场所,注意防潮、防锈;
5、若需要折装检修,一定要由对修泵有一定经验的专业人员进行,亦可与本公司取得联系。
注:2XZ型旋片式真空泵使用说明书对泵油的有关条款不适用于无油真空泵系列。
